جزئیات محصول:
پرداخت:
|
| کاربرد: | شبکه FTT FTTB FTTX | برگشت ضرر: | SM> 60dB MM> 30dB |
|---|---|---|---|
| طول کابل: | 1 متر یا سفارشی | از دست دادن درج: | ≤0.7dB |

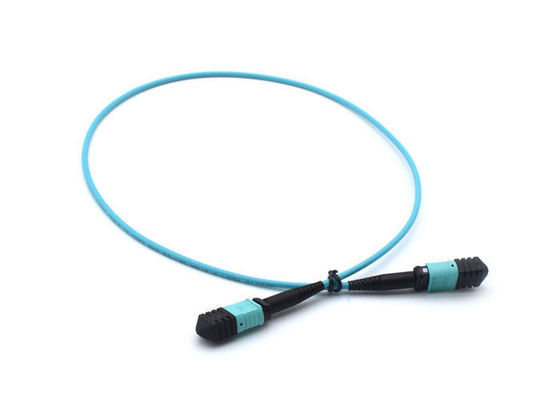

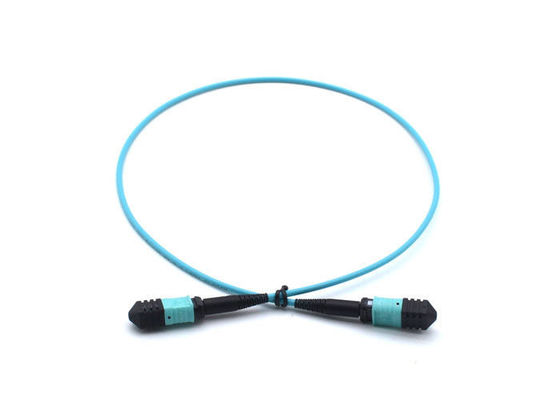

| نام: | فیبر نوری MPO patchcord | درجه حرارت: | -40 ~ 75 ℃ |
| برجسته: | mpo mtp patch cord,duplex fiber optic patch cord |
||
1. ویژگی ها:
IEC61754-7 و GR-1435-CORE سازگار است.
طراحی مدولار، ساختار قفل پلاگین، آسان برای تست، نصب، حذف و تنظیم.
معمولا اتصالات MTP / MPO تنها می توانند 12 و یا بیشتر فیبر،
فضای سیم کشی ارتفاع 1U می تواند تا 96 LC رابط نوری، بخش.
صرفه جویی در کابینت و فضای رکاب، مدیریت آسان کابل
نوع فیبر، کابل در دسترس، برای پاسخگویی به نیازهای مختلف مشتری.
آیا می توانید انتخاب مرد، زن. موقعیت موقعیت دقیق با آداپتور متصل شده از طریق
عملکرد موقعیت پین-پین، ثبات بالا.
فورل چند هسته ای، اندازه کوچک، سرعت بالا و ظرفیت بالا برای پاسخگویی به نیازهای نوری
سیستم های ارتباطی فیبر و سیم کشی مجتمع با چگالی بالا با کارایی بالا.
برای زیرساخت های شبکه آینده، بسیار مقیاس پذیر، پشتیبانی از اترنت و فیبر کانال
الزامات 10 / 100-1Gbps.
2. MPO / MTP :
| مرد (با پین)، زن (بدون پین) | |
| نوع فرول | استاندارد SM، SM کم، استاندارد MM، MM کم از دست دادن |
| هسته فیبر | 4core، 8core، 12core، 24core |
| رنگ مسکن | سبز (SM)، بژ (MM)، زرد (SM کم از دست دادن)، آبی (OM3 50/125) |
| روش پرداخت | PC، APC |
| نوع کابل | کابل روبان، فیبر ریب، کابل کوتاه 3.0mm (250um12F، 24F)، کابل 0.9 میلیمتری |
3. درخواست MPO / MTP
a درخواست Endface:
| 400 X | توضیحات ناقص | مقدار مجاز | |
| فیبر (9um، 50um، 62.5um) | خراش سفید | ≤3um | بدون محدودیت |
| نقطه | ≤2um | 5 PCS | |
| کاستی | / | اجازه نیست | |
| روکش (62.5-125um) | خراش سفید | ≤3um | بدون محدودیت |
| ≤5um | 1 عدد | ||
| خراش سیاه | ≤3um | 2 PCS | |
| نقطه سیاه | ≤2um | بدون محدودیت | |
| ≤5um | 3 PCS | ||
| کاستی | ≤2um | حدود هیچ محدودیتی ندارد | |
| ≤15um | طول کلی کمتر از طول جانبی 1/4 است | ||
| حلقه پلاستیکی | / | بدون محدودیت | |
ب کارایی:
| MPO / MTP | سیم پیچ استاندارد SM | کم SM تخلیه فرول | فرل استاندارد MM | MM تخلیه کم فورول | |
| از دست دادن IL | معمول | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| حداکثر | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| PC ≥ 40dB | |||||
| تکرارپذیری | ≤0.30dB (پلاگین بیش از 500 بار) | 0.30dB (پلاگین بیش از 1000 بار) | |||
| تعویض پذیری | ≤0.30dB (با یک اتصال دهنده تطبیقی) | ||||
| استحکام کششی | ≤0.30dB (حداکثر تنش 66N) | ||||
| شوکه شدن | ≤0.30dB (10 ~ 55Hz) | ||||
| محدوده دما | -40 ° C ~ + 75 ° C | ||||
ج شاخص های تداخل:
| MPO / MTP اتصال | تست ابعاد 3D |
| شعاع انحنای | X ≥2000mm، Y ≥50mm |
| ارتفاع فیبر | 1000 ~ 4000 نانومتر |
| زاویه Endface | ± 0.3 درجه، Y ± 0.3 درجه است |
| غرق شدن هسته | ± 300 نانومتر |
د تحمل طول:
| طول (M) | تحمل |
| ≤10 | + 10 سانتیمتر |
| 10 <L≤30 | + 15 سانتیمتر |
| > 30 | + 10٪ |
4. کاربرد:
مخابرات
شبکه های کامپیوتر
شبکه های CATV
خاتمه دستگاه فعال
