جزئیات محصول:
پرداخت:
|
| حداکثر IL: | 4Ch≤1.5dB، 8≤2.5dB، 18Ch≤2.8dB | فاصله کانونی (nm): | 20 |
|---|---|---|---|
| جهت گیری (dB): | > 50 | افت بازده (دسی بل): | > 45 |
| دمای عملیاتی (° C): | -20 ~ +85 | دمای نگهداری (° C): | -40 ~ +85 |
| برجسته: | optical add drop multiplexer,mux demux cwdm |
||

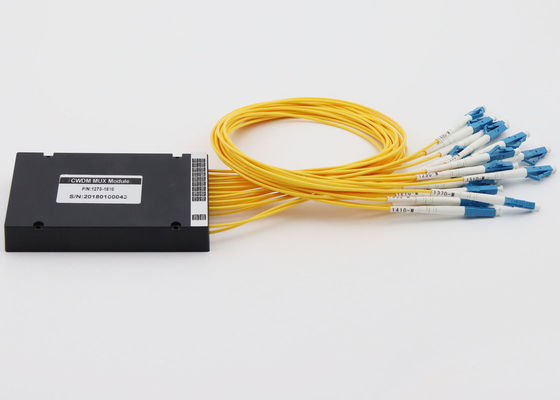

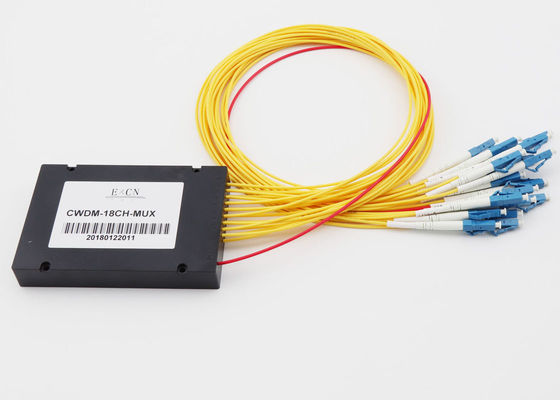

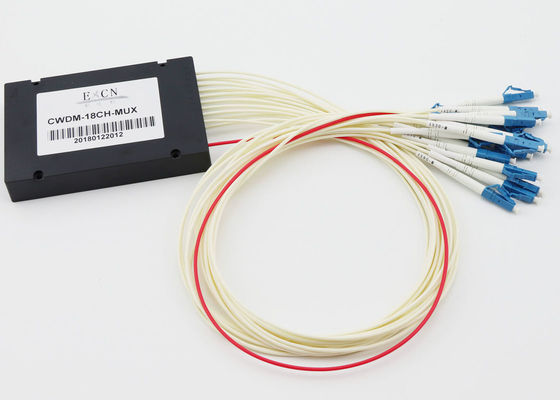

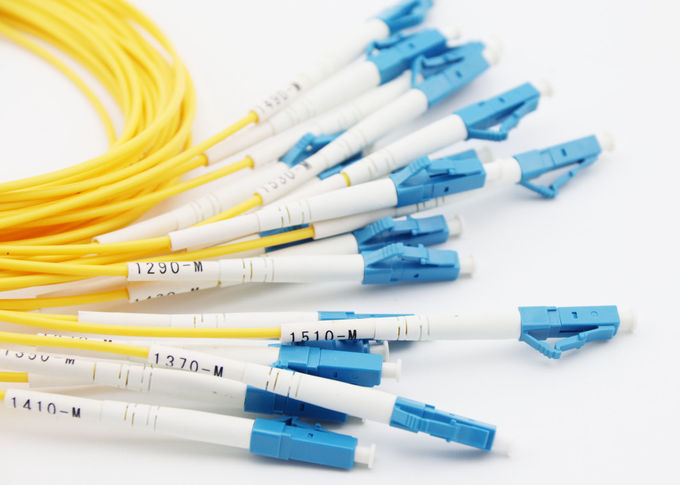

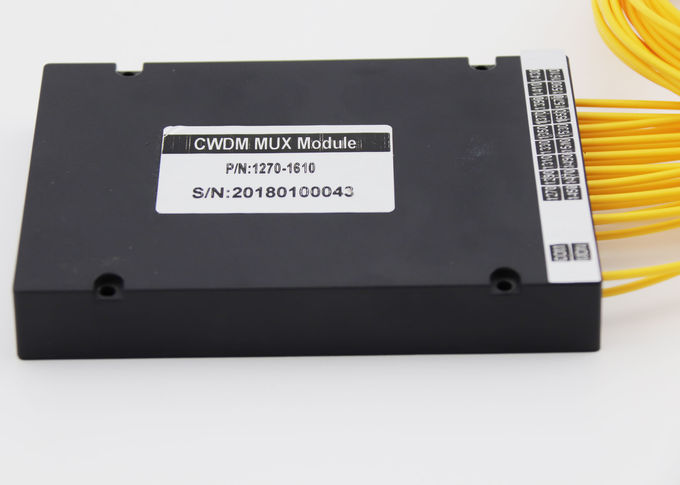

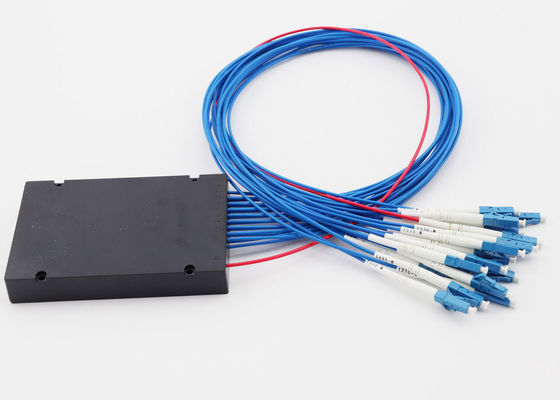

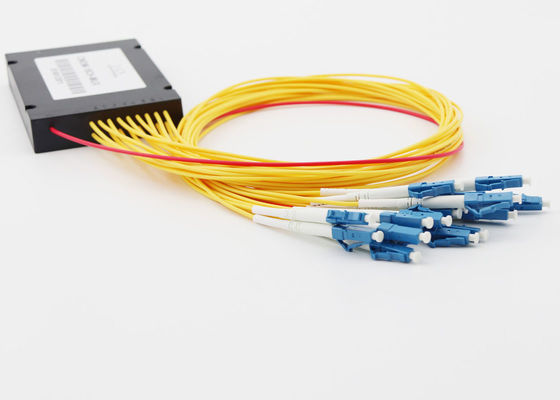

CWDM ABS جعبه ماژول با LC Comnnector، 4Ch، 8Ch، 18 Ch در دسترس است
CWDM ABS BOX ماژول معمولا به 1U Rack Mount استفاده می شود. معمولا دو نوع وجود دارد: یک نوع MUX، نوع دیگری Demux است. یک نوع خاص MUX / DEMUX در یک ماژول ABS Box وجود دارد.
CWDM ABS BOX ماژول طول 1260 ~ 1610 طول موج است، 18 کانال، فضای کانال 20nm است.
برنامه های کاربردی:
امکانات:
مشخصات فنی:
| پارامتر | ارزش | ||
| تعداد کانالهای CWDM | 4Ch، 8Ch، 10Ch، 16Ch، 18Ch | ||
| طول موج عملیاتی (nm) | 1270 ~ 1610 OR 1271 ~ 1611 | ||
| دقت طول موج مرکز (nm) | ± 0.5 | ||
| فاصله کانونی (nm) | 20 | ||
| Passband (پهنای باند @ -0.5dB) (nm) | ± 7.5 و ± 6.5 | ||
| افت بازده (دسی بل) | 1.5 | 2.5 | |
| مساحت نوار Flatness (dB) | 0.3 | ||
جداسازی (dB) | کانال مجاور | 30 | |
| کانال غیر مجاز | 45 | ||
| حساسیت دمای ورودی (dB / ° C) | <0.005 | ||
| تغییر دما در طول موج (nm / ° C) | <0.002 | ||
| PDL (dB) | <0.10 | ||
| PMD (ps) | <0.1 | ||
| جهت گیری (dB) | > 50 | ||
| افت بازده (دسی بل) | > 45 | ||
| قدرت امتیاز (mW) | 500 | ||
| دمای عملیاتی (° C) | -20 ~ +85 | ||
| دمای نگهداری (° C) | -40 ~ +85 | ||
| ابعاد (میلی متر) | L100 × W80 × H10 | ||
